| Prt | Qtd | Descrição | Prt | Qtd | Descrição | ||
| UMA | 20 | Tubo de 36 polegadas (1 polegada sch. 40 PVC) | B | 2 | Tubo de 72 polegadas (1 polegada sch. 40 PVC) | ||
| C | 4 | Tubo de 16-1 / 2 polegadas (1 polegada sch. 40 PVC) | D | 6 | 3 vias L - 1 polegada (item nº 33 do Circo) | ||
| E | 8 | LT de 4 vias - 1 polegada (item # 43 do Circo) | F | 10 | Tee - encaixe de PVC de 1 polegada | ||
| G | 8 | Tubo de 58 polegadas (1 polegada sch. 40 PVC) | H | 1 | Tubo de 71-1 / 4 polegadas (1 polegada sch. 40 PVC) | ||
| Eu | Dobradiça da porta - (irá montar) ou tente esta | J | Trinco da porta - (vai montar) | ||||
| K | 2 | Tubo de 34-1 / 4 polegadas (1 polegada sch. 40 PVC) | eu | 2 | Tubo de 32 polegadas (1 polegada sch. 40 PVC) | ||
| M | 6 | Tubo de 50 polegadas (1 polegada sch. 40 PVC) | O | 4 | L / 90 - encaixe do PVC de 1 polegada | ||
| P | Conector 1 lft, 1 rgt. - (montará) | Q | Conector 1 lft, 1 rgt. - (montará) | ||||
| R | Conector. - (montará 4) | S | Conector 1 lft, 1 rgt. - (montará) | ||||
| T | 1 | Tampa superior / laterais (veja a página inferior) | você | 1 | Contracapa (veja a página inferior) | ||
| V | 1 | Capa Frontal (veja a página inferior) | W | 1 | Tampa da porta (veja a página inferior) | ||
| X | 98 | Grampos de Encaixe 4 "X 1" (Item # 13) | Y | 4 | Grampos de Pressão 4 'X 1 " (Item # 03) | ||
| Z | 4 | Tubo de 18 polegadas (1 polegada sch. 40 PVC) | AA | 12 | Tubo de 1-3 / 4 polegadas (1 polegada sch. 40 PVC) | ||
| BB | 10 | Encaixe do PVC de 45 graus - 1 polegada | CC | 4 | X / cross - encaixe de PVC de 1 polegada | ||
| DD | 2 | Tubo de 31 polegadas (1 polegada sch. 40 PVC) | EE | 2 | Canalização de metal EMT de 8 polegadas (3/4 "de diâmetro) | ||
| FF | 2 | Tubo de 3 polegadas (1 polegada sch. 40 PVC) | GG | 2 | 3 / 8-16 x 4 "Parafuso de Olho de Aço | ||
| HH | 4 |
| II | 5 | 3 / 8-16 Porca de Bloqueio | ||
| JJ | 1 | Tubo de 71-1 / 2 polegadas (1 polegada sch. 40 PVC) | KK | 1 | 3 / 8-16 x 5 "Parafuso de Olho de Aço | ||
| LL | 1 | Arruela grossa (plástico preferido) | MILÍMETROS | 1 | 5/16 "x 2" U Placa de Parafuso |
| Montagem Inicial de Peças | ||
| I. (montagem de dobradiça de porta pré-construída) | ||
 J. (Montagem da trava da porta pré-fabricada)
| ||
| R. (conector-4) | S. (Conector - 1 lft, 1 rgt) |

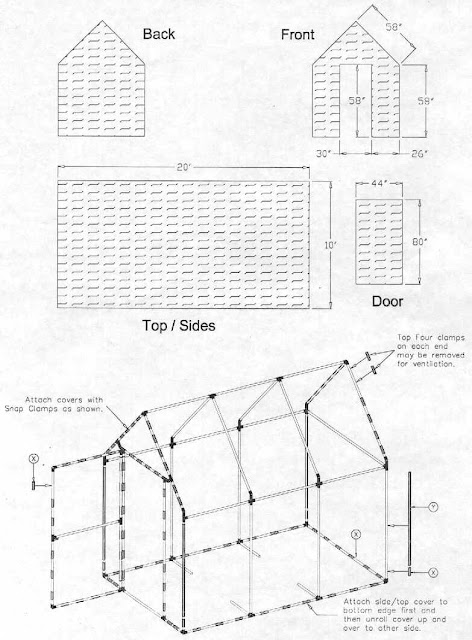

| 1 | Depois de construir o quadro, fixe a tampa de 10 "x 20" de topo / lado primeiro, começando pela borda inferior. Role a tampa para cima e por cima e fixe-a na parte inferior do outro lado. As tampas frontal e traseira devem se sobrepor à tampa superior / lateral e devem ser fixadas com braçadeiras de encaixe conforme mostrado. |
| 2 | Pode ser mais fácil prender a tampa da porta com a porta destrancada do chassi. |
| 3 | Para segurar o Greenhouse em áreas com muito vento, coloque sacos de areia nos tubos de âncora (Z) ou pouse-os. |
| 4 | À medida que as estações mudam, você também pode trocar de capas (por exemplo, tecido de sombra no verão, rede de pássaros na época da colheita). |
| 5 | Em áreas ventosas, use parafusos auto-roscantes de 1/2 polegada para fixar cada terceiro Grampo de Encaixe a partir de cada canto. Use dois parafusos em braçadeiras de pressão de 4 pés. |
| 6 | Existem planos para uma dobradiça mais simples publicada em www.pvcplans.com/hinges.htm |
